Hier möchte ich heute mein SEG15d vorstellen. Da es im Netz reichlich Informationen zu diesem Gerät gibt, verzichte ich auf eine genauere Beschreibung und belasse es bei ein paar Bildern. Außerdem kann ich somit den Beweis antreten, dass ich den Unterschied zwischen SEG15 und SEG15d kenne. Gelegentlich erreichen mich Mails mit dem Hinweis, dass ich mich auf meiner SEG15-Seite wohl mit der Bezeichnung vertan habe und dass das dort beschriebene Gerät anders heißen müsse. Hier zeige ich ausschließlich die digitale Version, das SEG15d.
Weitere Informationen zum SEG15d sind bei Manfred, DL7AWL zu finden. Hier gibt es auch nützliche Tipps und Reparaturhinweise.

Hier nun die Bildchen>>>

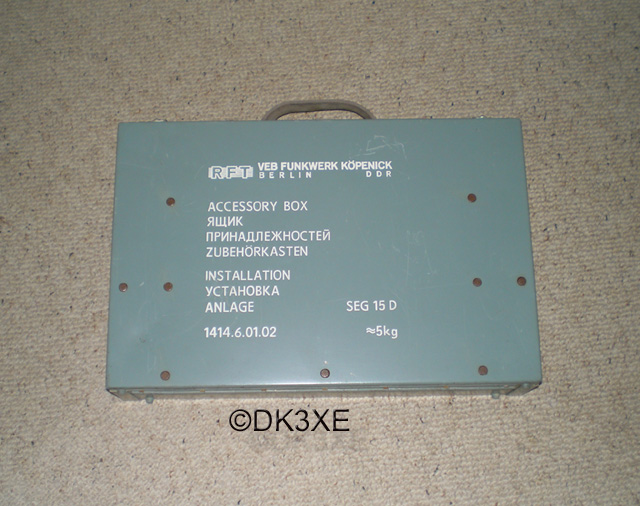

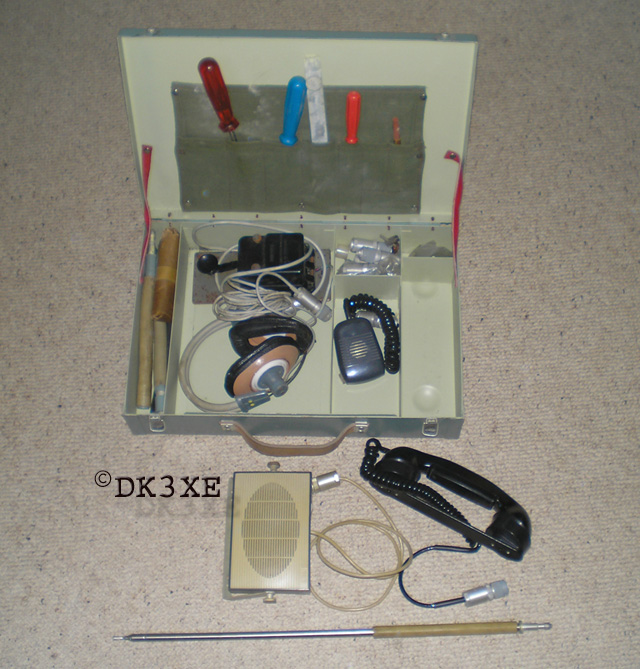

Der Zubehörkasten.
Er ist nicht mehr ganz vollständig. Viele Teile waren schon angerostet, die habe ich entsorgt.
Inhalt: Kopfhörer, Taste, Fernsprecher, Lautsprecher, Werkzeug, Lampen, Sicherungen, Erdspieß, flexible Antennenanschlüsse, Handmikrofon, Silikonfett


Die Stromversorgung

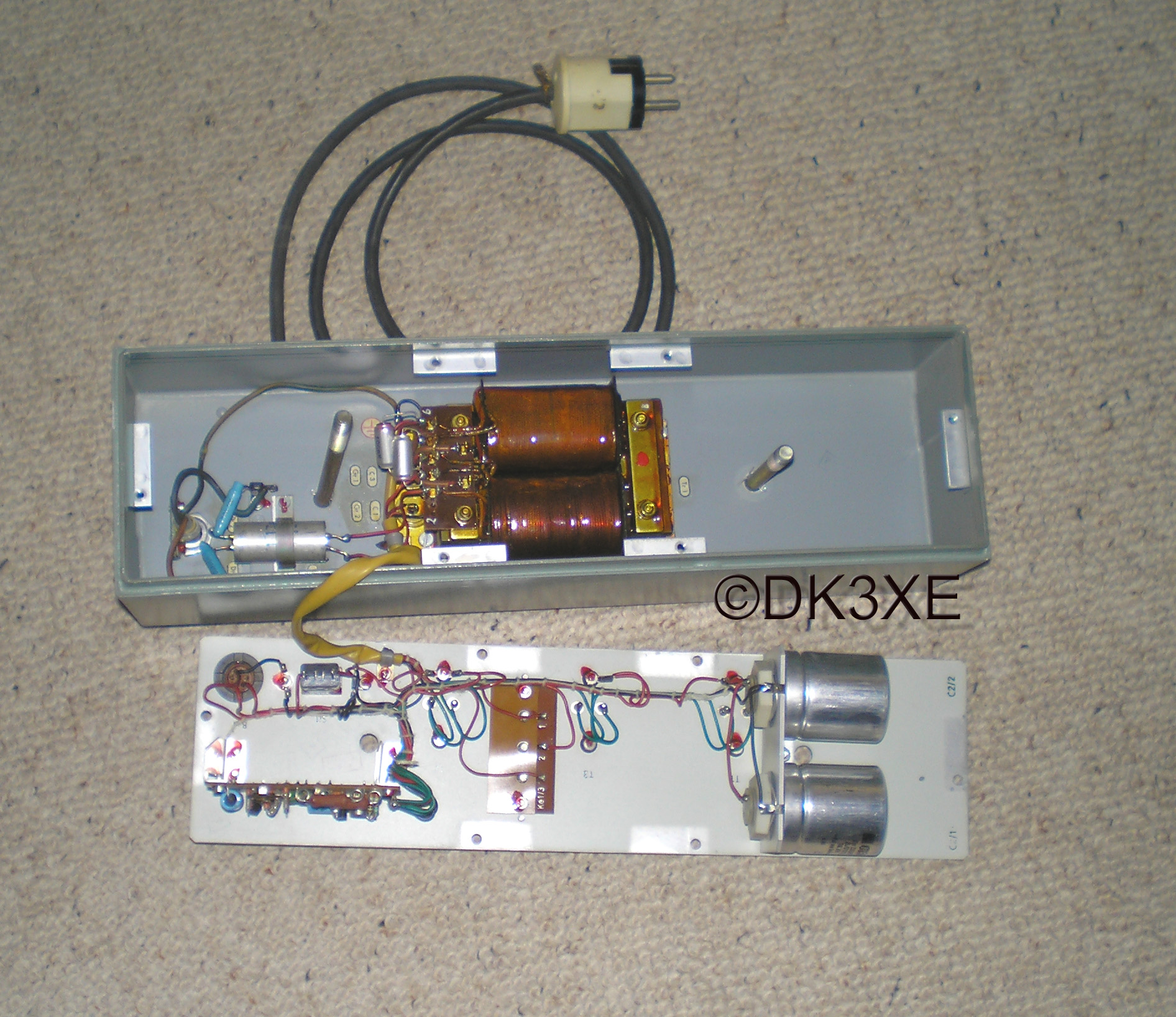

Das Netzteil wird an die Rückseite des SEG15d angesteckt und verschraubt. Optional kann man mit diesem NT auch die Akkupacks des SEG15d mit einem speziellen Kabel laden. Möglicherweise befand sich auch dieses Kabel im Zubehörkasten. Der Akkublock ist ebenfalls in einem solchen Gehäuse untergebracht und wird auch hinten ans SEG15d gesteckt. Als Erweiterung gibt es noch einen Gleichspannungswandler 12V > 24V, damit man das SEG15d auch an einem KFZ-Bordnetz betreiben kann. Dieser Wandler ist auch in so einem Gehäuse untergebracht. Da ich mit dem Gerät nicht mehr portabel arbeite, habe ich  Akkus und Gleichspannungswandler mittlerweile verkauft. Wenn die Akkus zu lange unbenutzt rumliegen werden sie nicht besser...

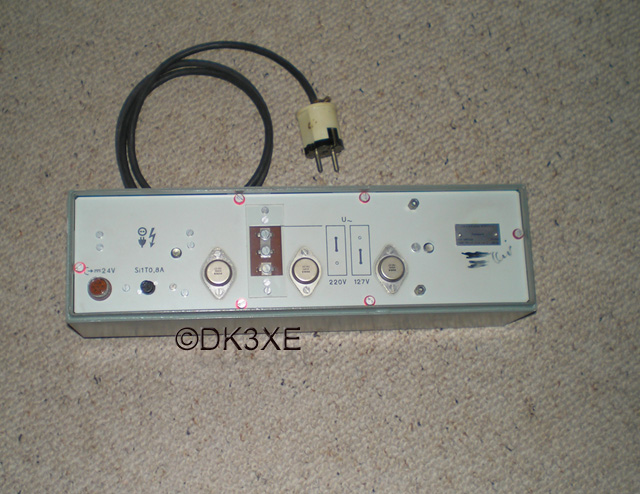

ACHTUNG: Die Leistungstransistoren am NT sind NICHT isoliert! An den Gehäusen der Transistoren liegt die volle Sekundärspannung von 45V an. Herumkullernde Unterlegscheiben oder Schraubendreher können fatale Kurzschlüsse verursachen! Zu dumm, wenn die 45V wegen defekter Regelung im NT ins SEG kommen!
Das Netzfilter (im zweiten Bild links neben dem Trafo) verursacht wg. Alterung auch gerne mal erhöhte Leckströme. Die können schon mal die Sicherung oder den FI-Schalter auslösen...

1024 x 768   180KB max Auflösung  870KB

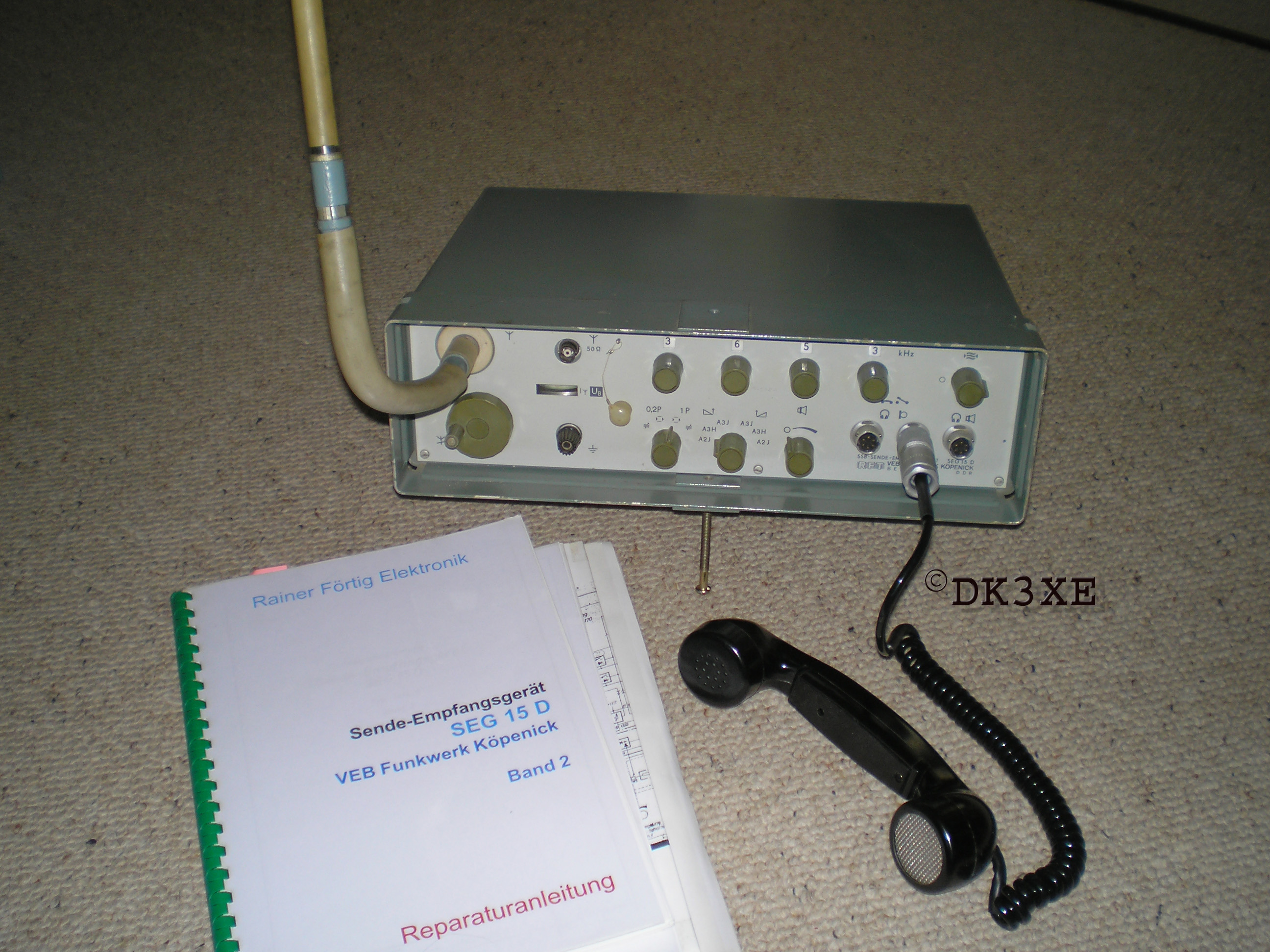

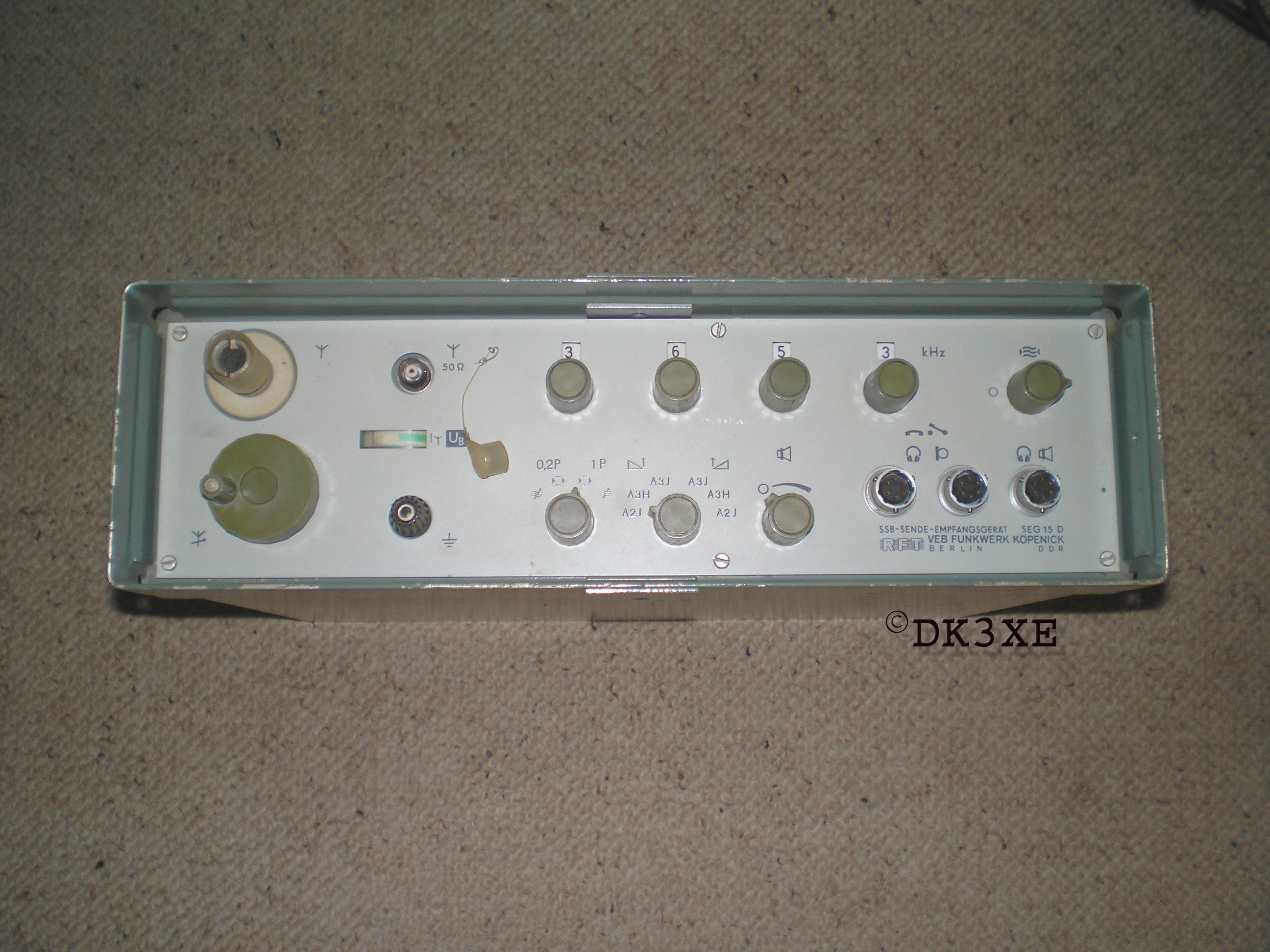

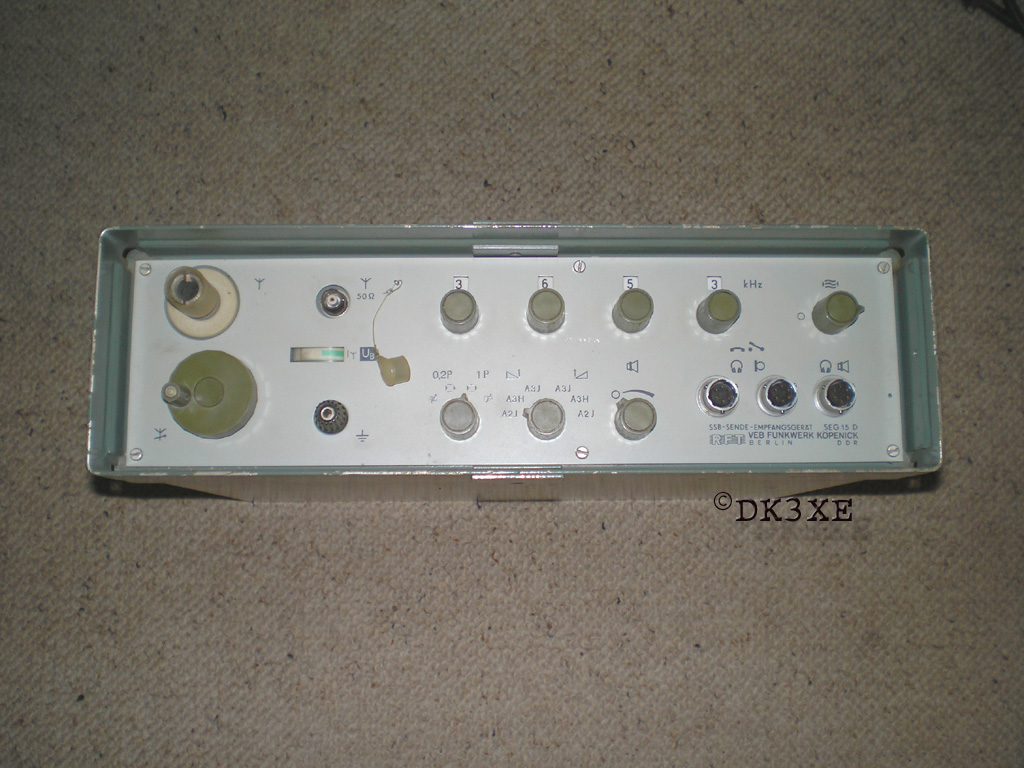

Die Außenansicht
Um das Gerät in eine angenehmere Tischposition zu bringen, kann man in das Loch unterhalb der Frontplatte einen 6mm-Bolzen einschrauben.

1024 x 768   297KB max Auflösung  1,25MB	1024 x 768   290KB max Auflösung  1,22MB

Die Innenansicht

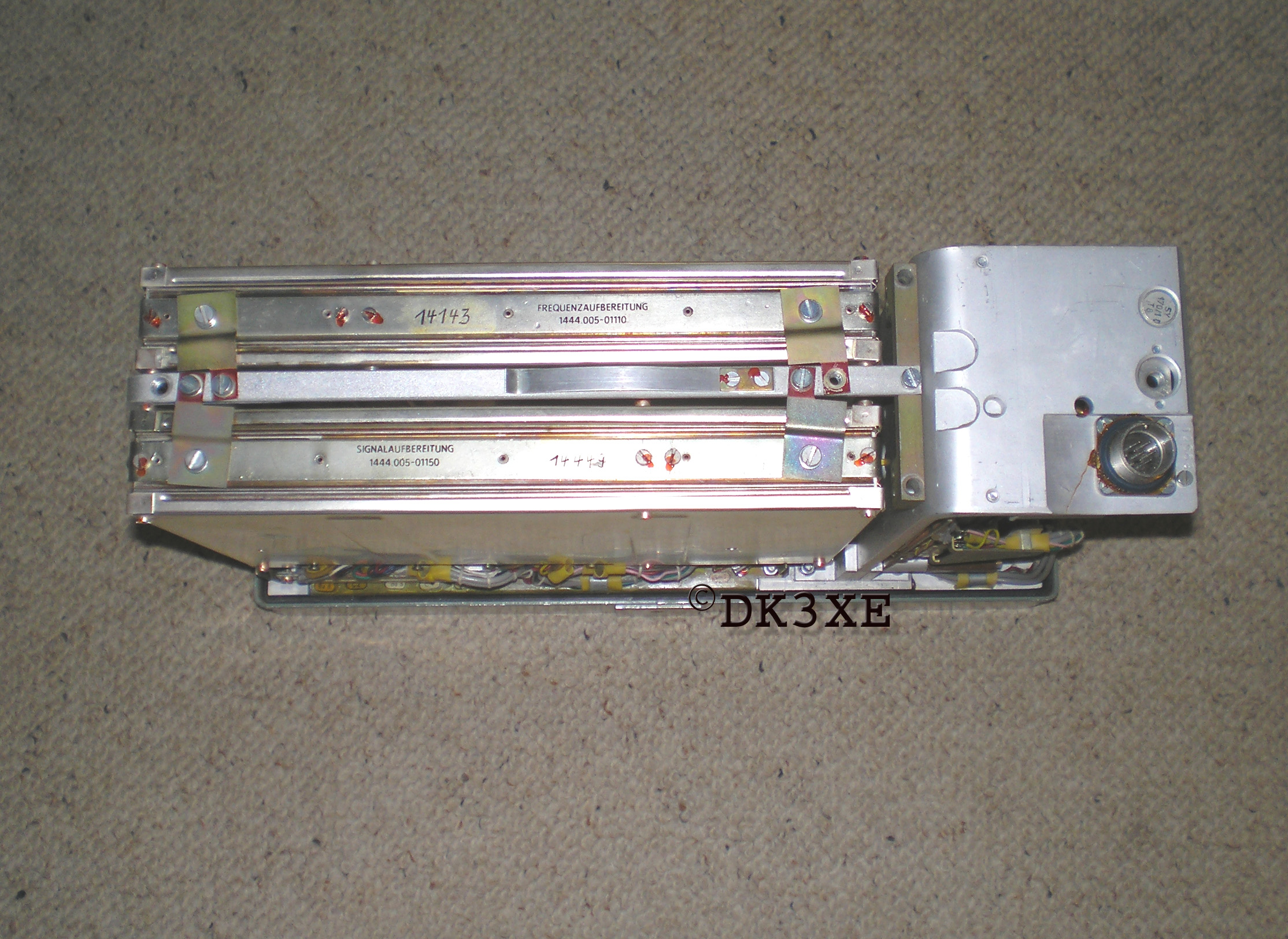

Im Wesentlichen besteht das Gerät aus der Endstufe, der Signalaufbereitungskassette, der Frequenzaufbereitungskassette und dem Schaltregler nebst Bedienelementen. Die Kassetten lassen sich herausklappen, so dass man recht komfortabel daran herumwerkeln kann...
Auf dem Bild der Frequenzaufbereitung beachte man die schwarzen Glasfaserkabel zur Beleuchtung der Schalter! Die Kabel laufen neben dem rechten blauen Schalter bei einer Glühlampe zusammen.

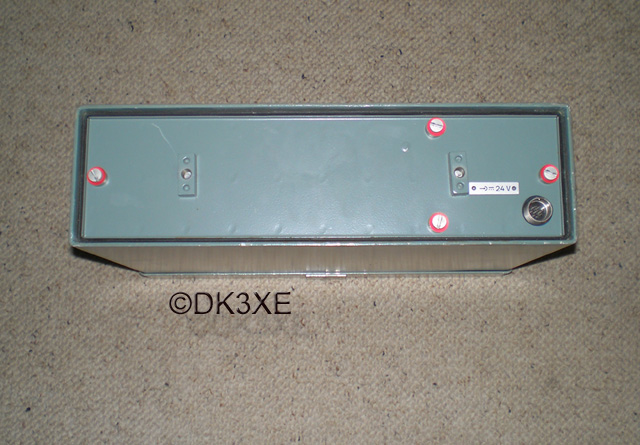

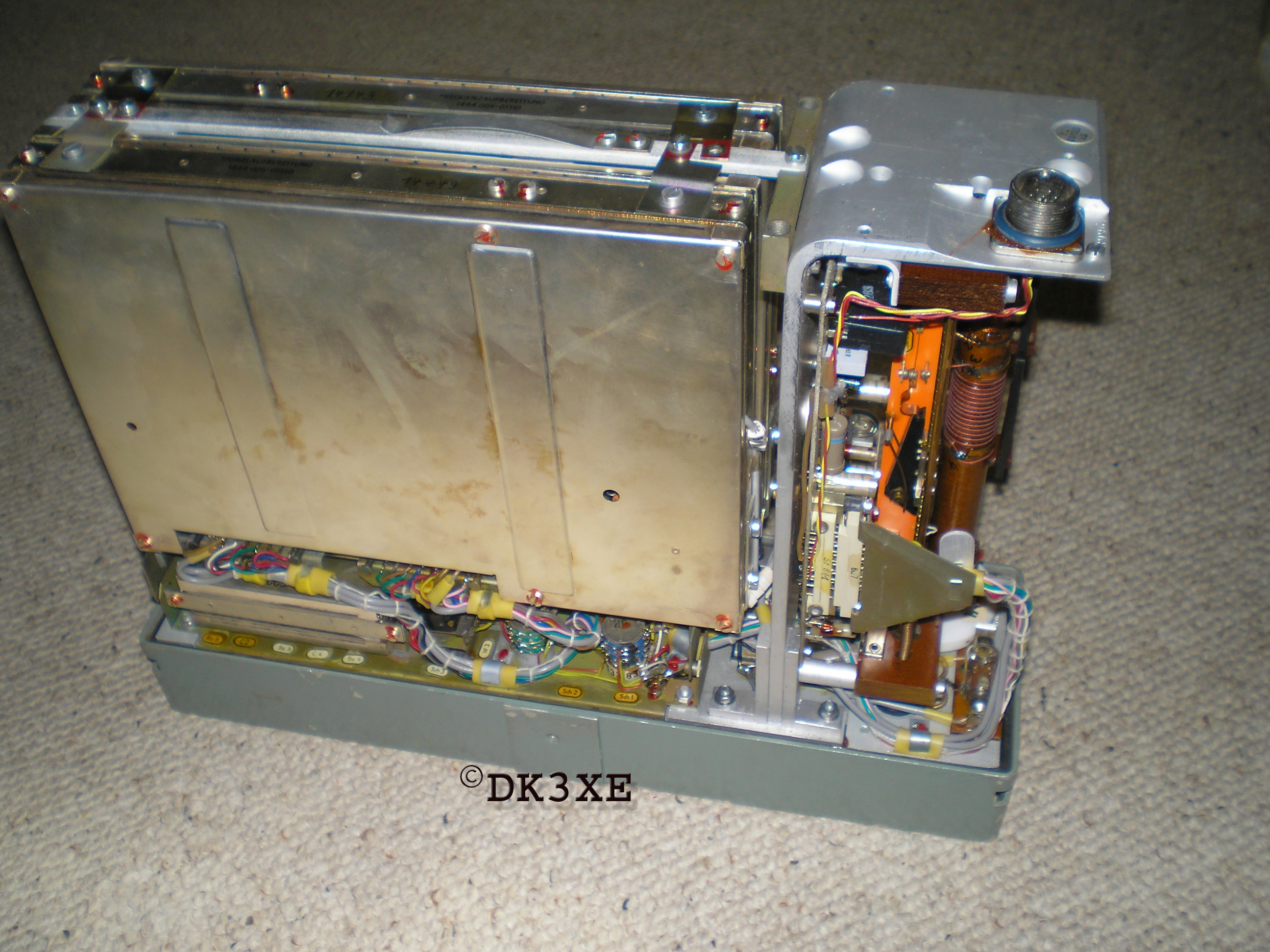

Rückwärtige Ansicht 1024 x 768   325KB max Auflösung  1,0MB	Seitenansicht 1024 x 768   325KB max Auflösung  1,27MB

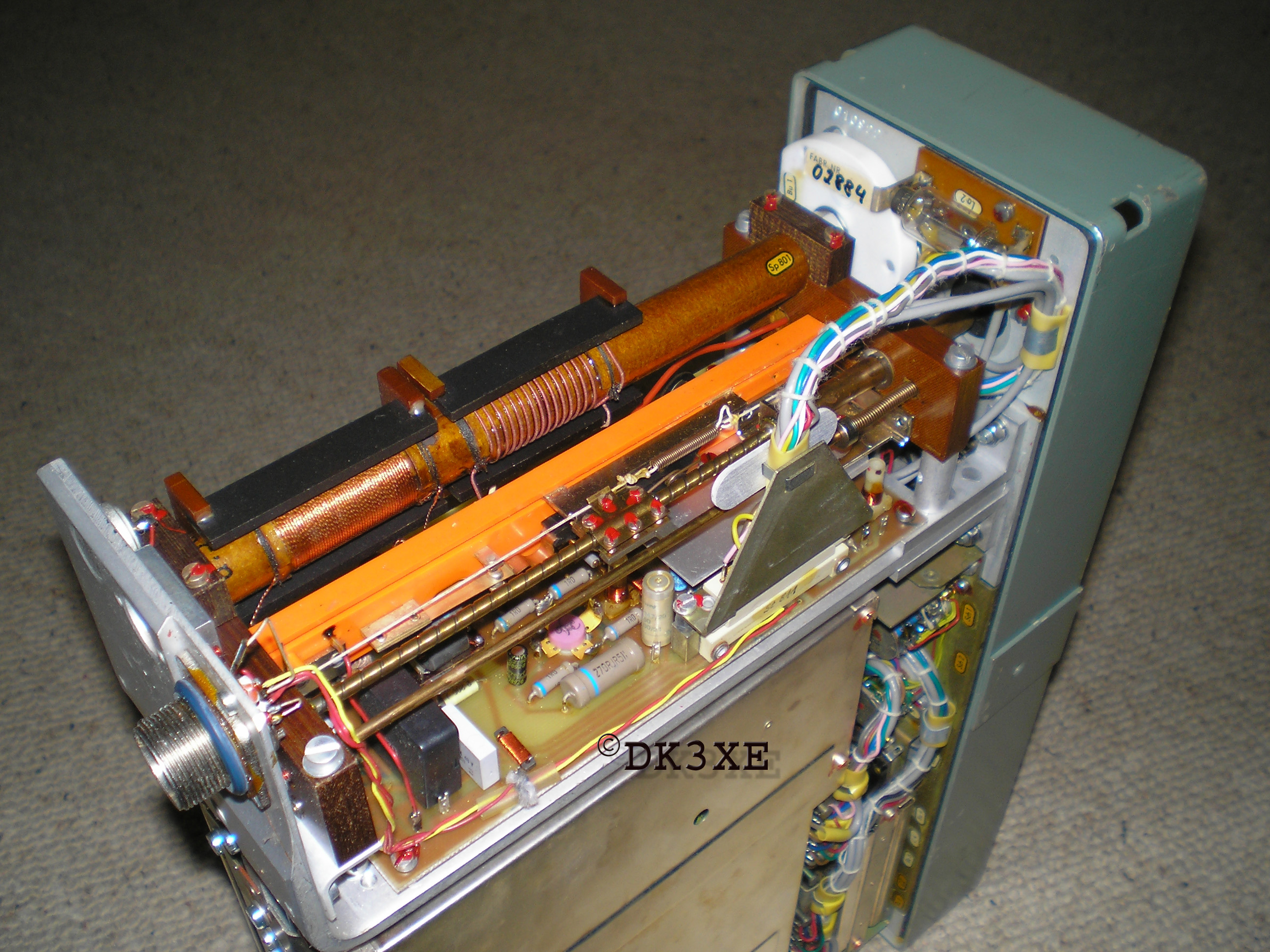

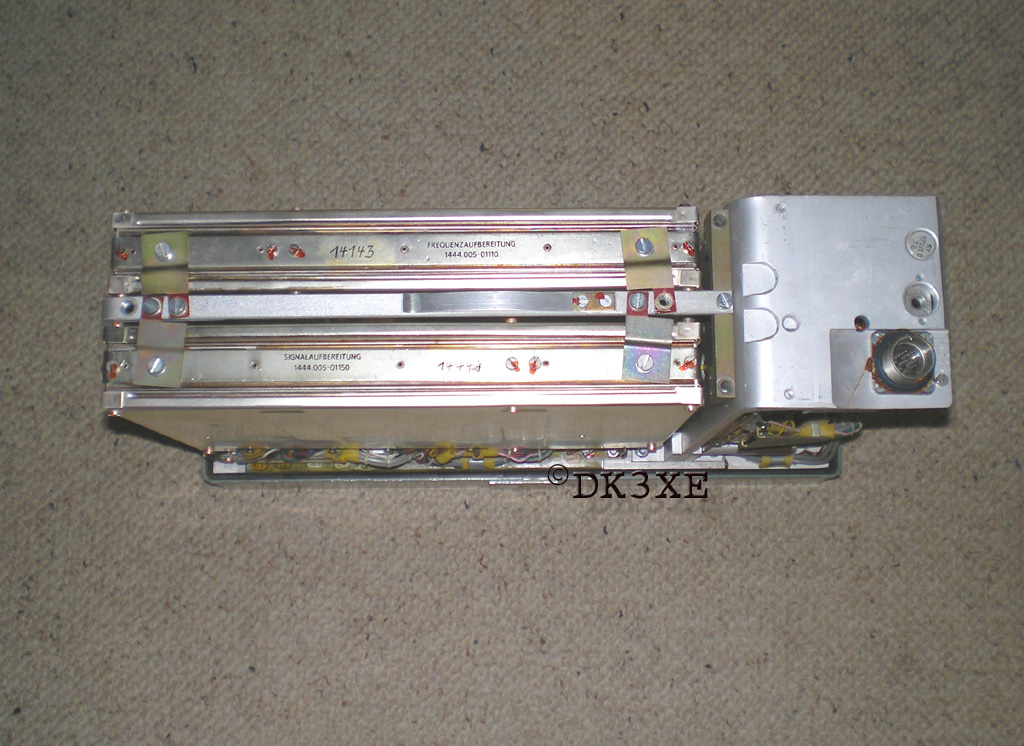

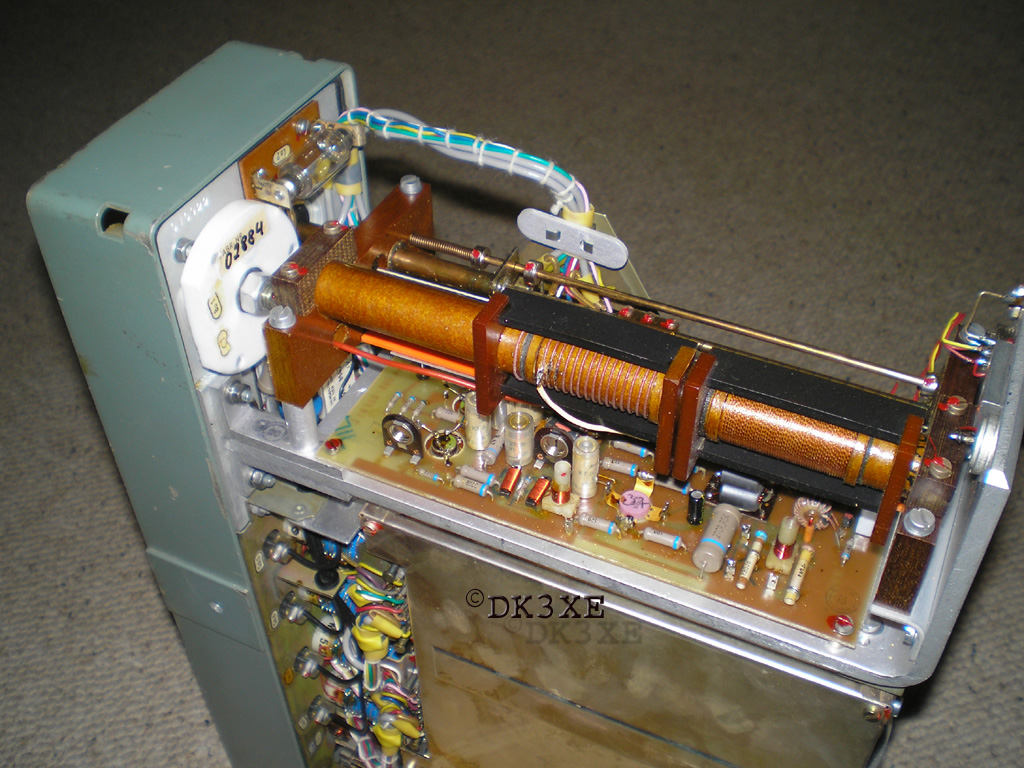

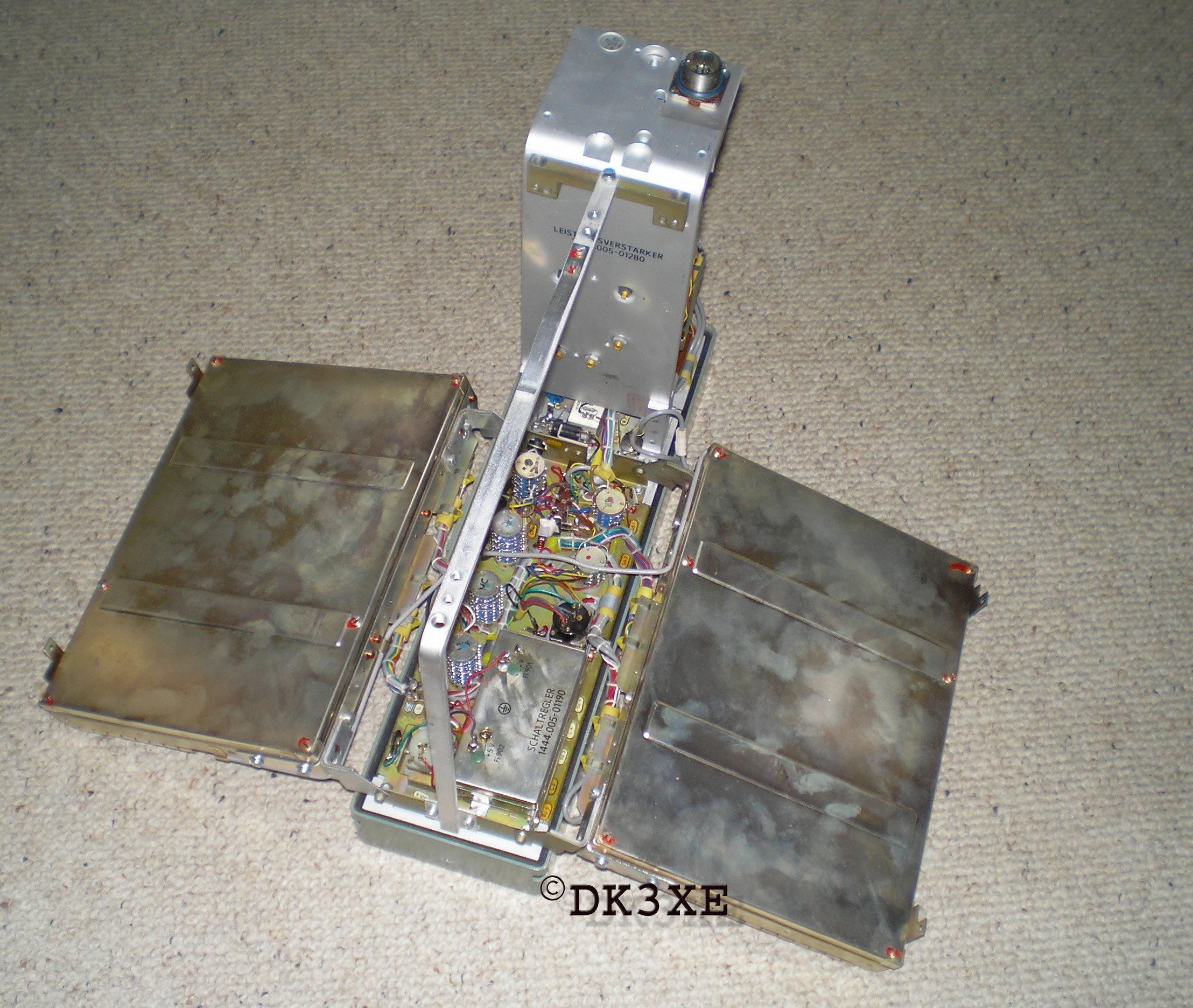

Herausgeklappte Kassetten 1024 x 768   400KB max Auflösung  1,23MB	Endstufe 1024 x 768   345KB max Auflösung

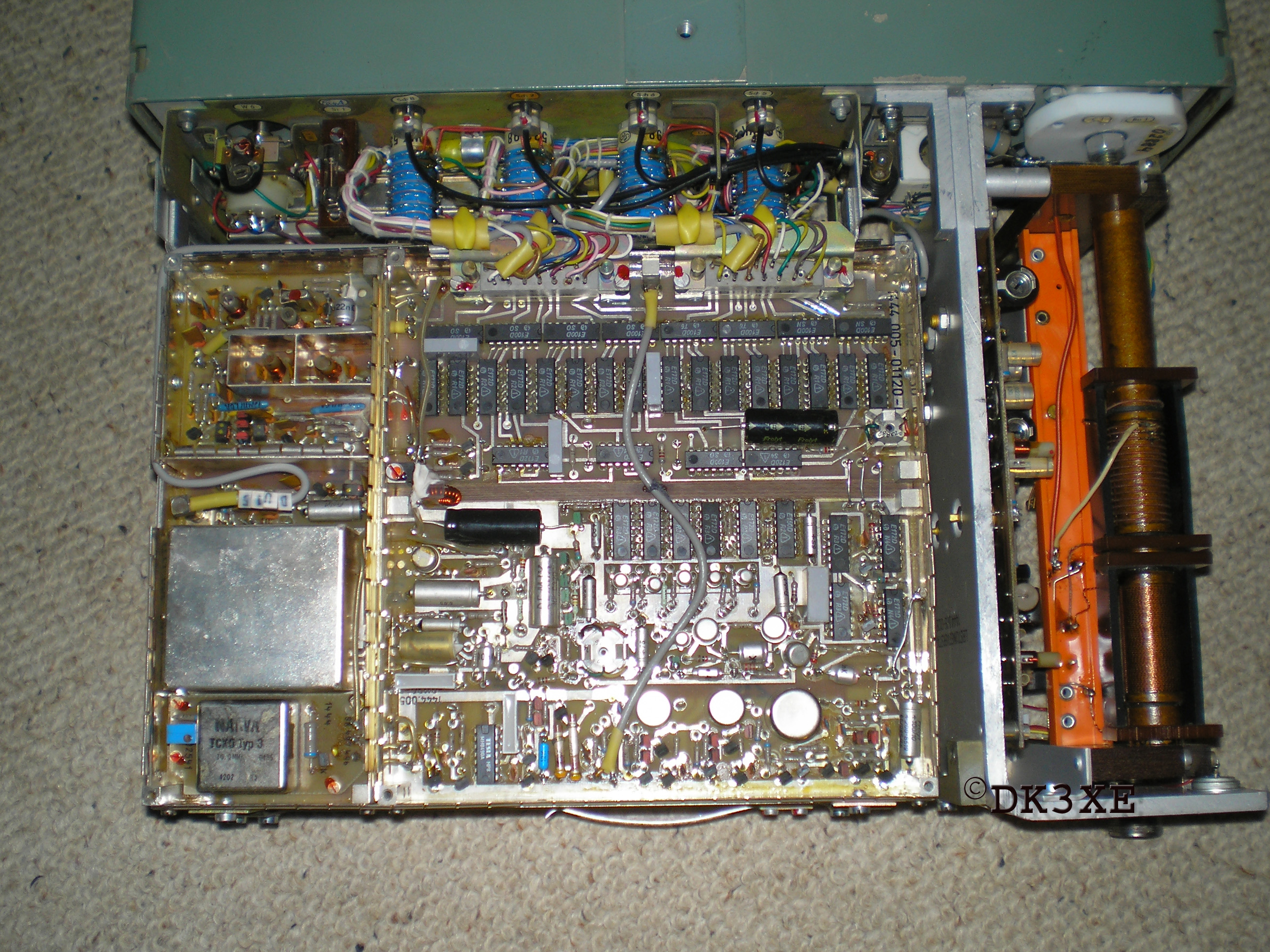

Endstufe 1024 x 768   351KB max Auflösung  1,4MB	Frequenzaufbereitung 1024 x 768   445KB max Auflösung  1,8MB

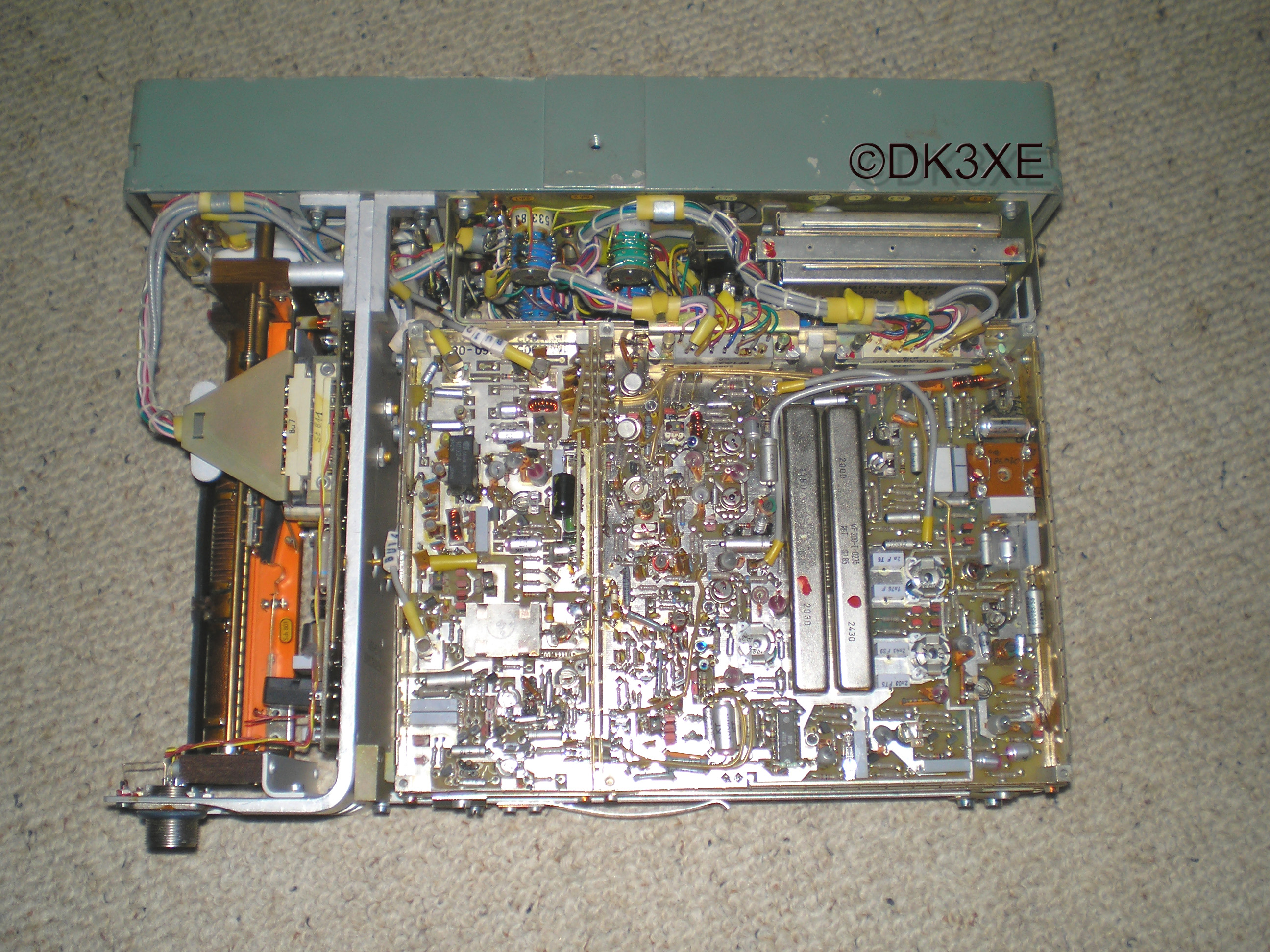

Signalaufbereitung 1024 x 768   423KB max Auflösung
