Sende-Empfangsgerät 15 (SEG15)

Wer Tippfehler findet, darf sie gern behalten. Ich schreibe generell OHNE elektronische Rechtschreibprüfung.

Die Verwendung der Fotos für gewerbliche Zwecke, auch bei EBAY bedarf meiner ausdrücklichen Zustimmung. Bei Verwendung auf privaten Internetseiten genügt eine Quellenangabe mit Verlinkung auf meine Hauptseite.
Gleich am Anfang dieser Seite eine Richtigstellung: Im Folgenden berichte ich über das SEG15 und nicht über das SEG15D! Diese Seite ist meines Wissens nach die einzige Seite im Internet, welche das SEG15 beschreibt und darstellt. Alle anderen Seiten beschäftigen sich mit dem SEG15D, der digitalen Folgeversion des SEG15. Das SEG15 wurde im Funkwerk Dabendorf und das SEG15D im Funkwerk Köpenick gebaut.

An dieser Stelle möchte ich mein neuestes „Spielzeug“ in puncto Funktechnik vorstellen.
Vorab möchte ich mich bei Uwe, DL1SUZ bedanken, er hat mir das SEG überlassen.
Es handelt sich um das Sende und Empfangsgerät 15Watt 1414.3A0 (SEG 15 [ohne „D“]) vom Funkwerk Dabendorf, Baujahr 1959.
Das SEG ist als Tornistergerät mit Tragegestell ausgeführt und kann mit 220V~ oder 12V= über einen internen elektromechanischen Umformer betreiben werden. Es besteht aus dem Stromversorgungseinschub 1491.40 A 01 und dem Sende-Empfangseinschub 1444.3 A 01, welche sich in einem gemeinsamen Gehäuse befinden. Sender und Empfänger werden getrennt abgestimmt.
Schaltpläne zum Herunterladen:

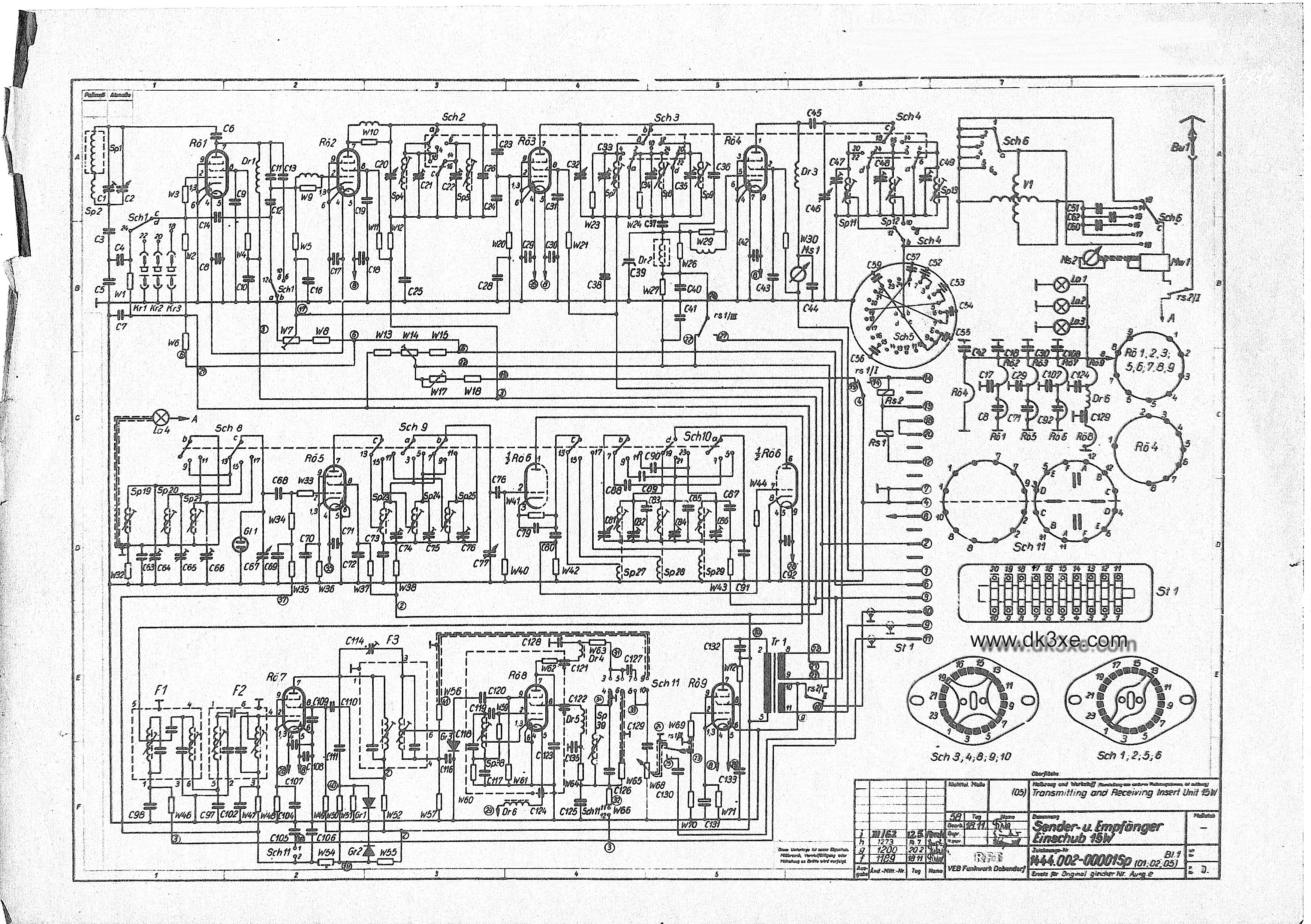

Schaltplan SEG15 1,88MB (Qualität mittelmäßig, daher die Dateigröße)

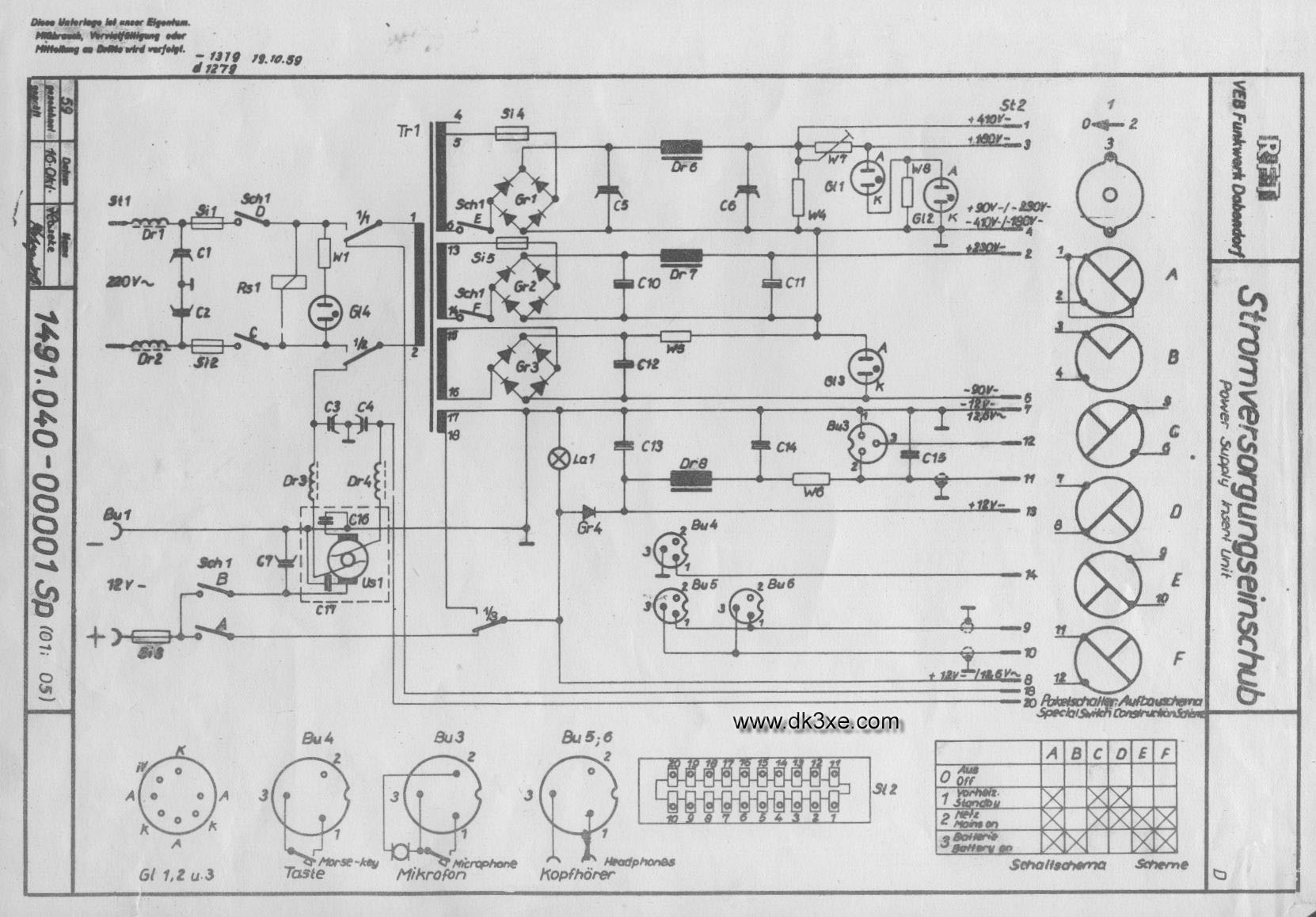

Schaltplan Stromversorgung SEG15 244KB
Teilelisten für SEG15 als PDF-Datei (12MB)
Bedienungsanleitung als PDF-Datei (6MB)

Technische Daten des SEG:
Sender

Frequenzbereich:	1,5 – 12MHz aufgeteilt in 3 Bereiche Bereich 1: 1,5 – 3MHz Bereich 2: 3 – 6MHz Bereich 3: 6 – 12MHz
Mech. Rastfrequenzen:	6 Rastfrequenzen, auf alle 3 Bereiche verteilbar
Quarzfrequenzen:	3 im Bereich 1; die Festfreuquenzen der Bereiche 2 und 3 ergeben sich durch Verdopplung bzw. durch Vervierfachung der im Bereich 1 gewählten Quarzfrequenz.
Betriebsarten	A 1 (Telegrafie, tonlos)A 3 (Telephonie)
Antennenkreisleistung	15 W Oberstrich
Modulation	Gitterspannungsmodulation
Oberwellendämpfung	>40 dB
Röhrensatz	3x EF80, 1x LV3

Empfänger

Frequenzbereich durchstimmbar	1,5 – 12MHz aufgeteilt in 3 Bereiche Bereich 1: 1,5 – 3MHz Bereich 2: 3 – 6MHz Bereich 3: 6 – 12MHz
Betriebsarten	A 1 (Telegrafie, tonlos) A 2 (Telegrafie, tönend) A 3 (Telephonie)
Empfindlichkeit	Bei A 3: >15µV Bei A 3: >1µV
Bandbreite	+/- 2,5KHz bei A2 und A3 <150Hz bei A1 mit Tonselektionskreis
Hf-Regelung	Automatisch
NF-Ausgang	Kopfhörer 4000 Ohm
Eingangsschutz	Durch Glühlampe und Glimmlampe
Röhrensatz	2x EF80, 2x EF85, 1x ECC81, 1x Stabi 3x Germaniumdioden

Das Gesamtgewicht des Gerätes beträgt ca. 30kg.
Momentan bin ich dabei, das Gerät zu überholen. Technisch scheint alles ok zu sein. Ist auch kein Wunder, das Gerät wurde ja in Dabendorf gebaut. Allerdings ist auf den Frontblenden die rote Farbe total verblichen, so dass ich nicht umhin komme, die Frontplatten neu zu lackieren und zu beschriften. Alle Symbole auf den Frontplatten habe ich mit einem CAD-Programm neu erstellt und werden nach der Lackierung mit einer Spezialfolie auf die Platten übertragen. Ich denke, dass ein Unterschied zum Original nicht zu sehen ist. Die beiden Messgeräte haben auch sehr gelitten. Das alte Problem: die Farbe mit der Beschriftung hat sich gelöst und „atomisiert“ sich langsam. Auch diese Skalen habe ich mit einem CAD-Programm neu entworfen und ausgetauscht (Bild unten).
Das Gerät scheint mal heruntergefallen zu sein. Äußerlich ist nichts zu erkennen, aber der wuchtige Netztrafo hat das Montageblech total verbogen, so dass es gegen die Selengleichrichter gedrückt und einen Kurzschluss verursacht hat. Um das zu reparieren musste ich den Einschub fast vollständig zerlegen und das Blech richten. Hat aber gut geklappt.
Leider fehlt der Umformer. Aber da ich nicht vorhabe, das Gerät mit 12V zu betreiben ist das nicht weiter schlimm. Und wesentlich leichter ist das Gerätchen dadurch auch.
Sehr beeindruckend ist die mechanische(!) Frequenzrastung des Senders.

Nachfolgend einige Bilder Vom Ist-Zustand. Wenn das Gerät fertig ist werden hier weitere Bilder folgen.

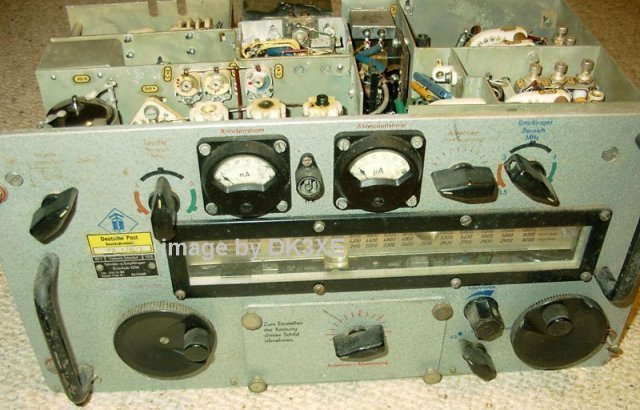

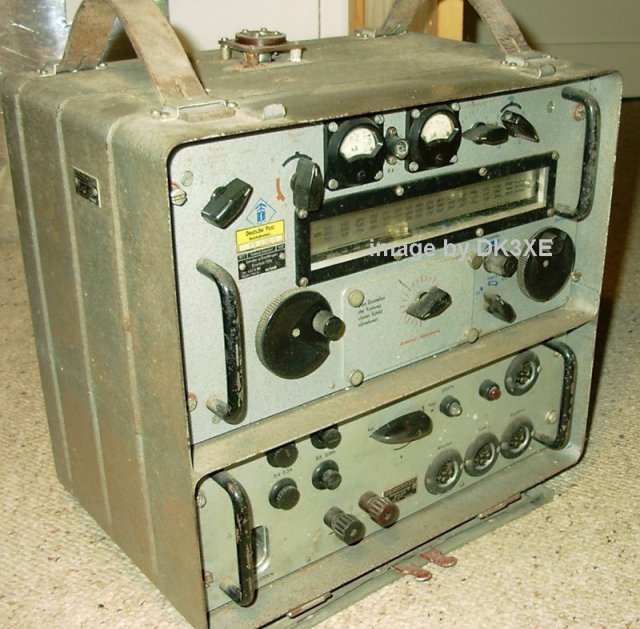

Gesamtansicht	Der Sende-Empfangseinschub

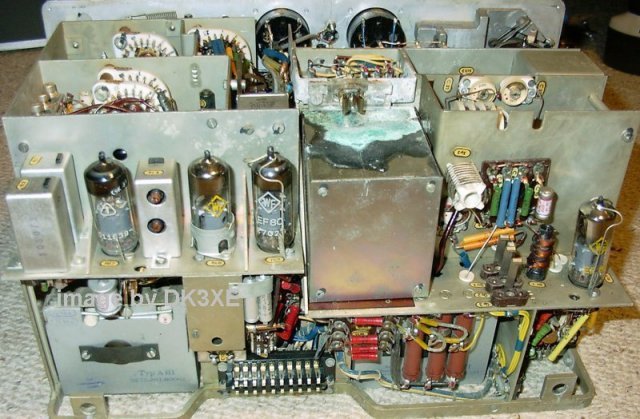

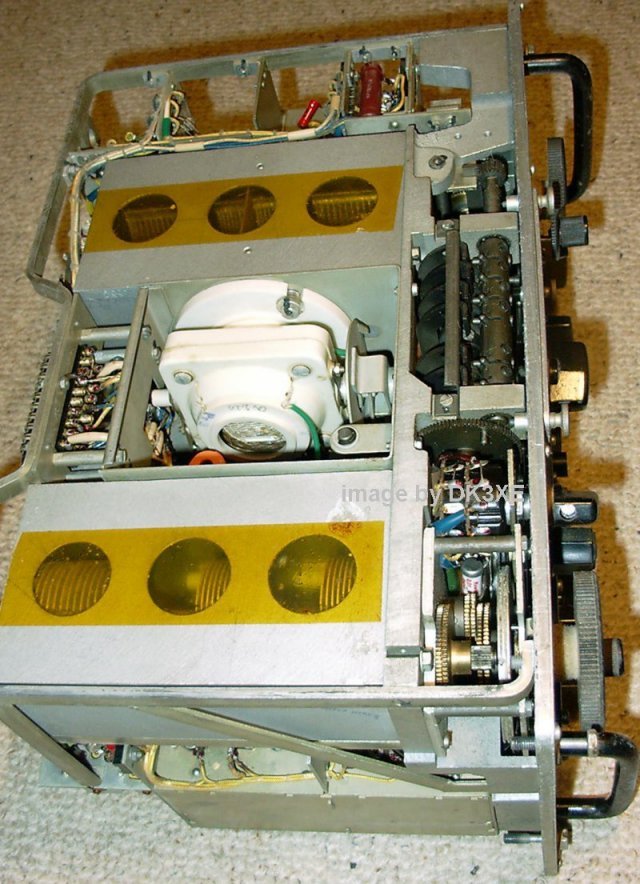

Vorne rechts die Endstufe mit LV3, ganz links der Quarzgenerator.	In der Mitte das Variometer für die Antennenabstimmung des Senders. Die beiden großen Blöcke mit den Löchern sind massive Drehkos für Sender- und Empfängerabstimmung. In der Mitte rechts ist die mechanische Frequenzrastung des Senders zu sehen.

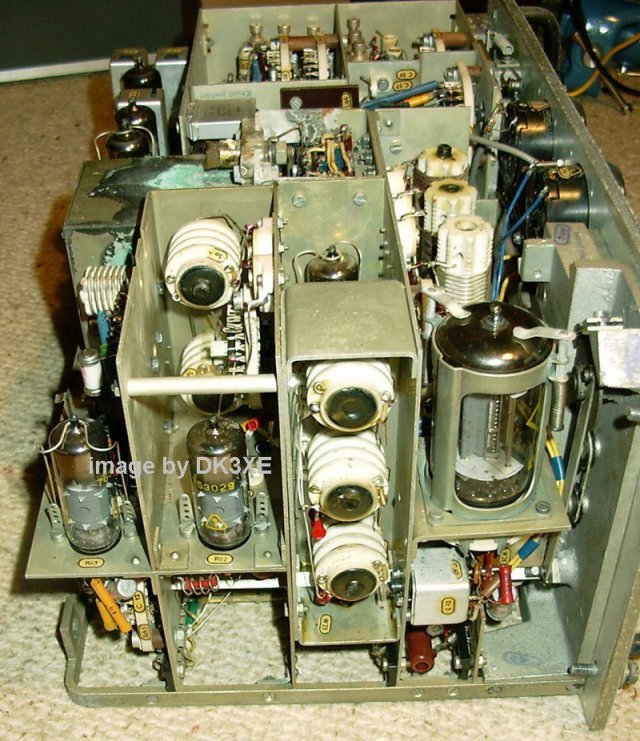

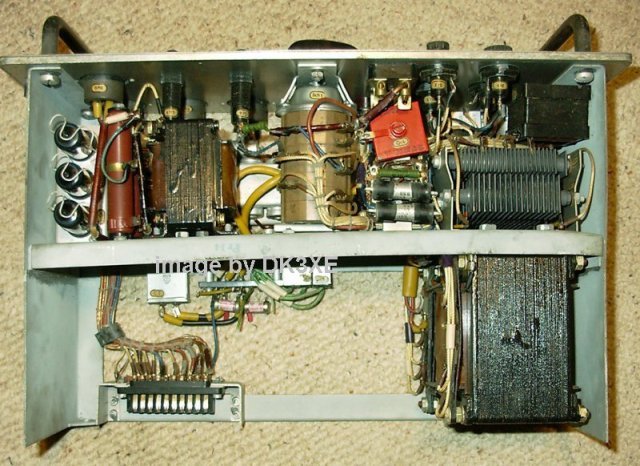

Ganz links der Quarzgenerator mit Fassungen für drei Quarze. In der Mitte oben ist der Antennenanschluss. Da ist mal irgendwas reingelaufen.	Netzteileinschub. Deutlich zu erkennen ist die verbogene Blechplatte und der leere Platz (unten Mitte) für den Umformer.

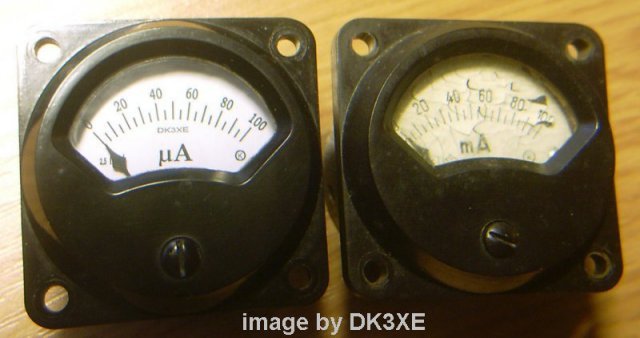

Messgeräte; links schon mit neuer Skale, rechts das andere MG noch im Originalzustand.

Glücklicherweise habe ich die komplette Dokumentation zu dem SEG. Falls ich damit jemandem helfen kann, soll er ruhig mailen.
Eine weitere sehr informative Seite zum Thema SEG hat Manfred Reimer, DL7AWL eingerichtet. Er beschreibt das SEG15D, die Digitalversion. Den Link finden Sie HIER.

07.03.2004

Nun ist es endlich so weit. Heute kann ich das restaurierte SEG vorstellen.
Wie bereits erwartet, musste ich die Frontplatten komplett neu gestalten. Mit einem CAD-Programm habe ich die Platten originalgetreu und maßhaltig digitalisiert. Von einer Übertragung mit Transferfolie habe ich Abstand genommen. Das wäre nicht dauerhaft und auch zu unsauber. Ich habe mir ein Grafikstudio gesucht, welches auch Siebdruck machen kann. Es hat schon etwas Überzeugungsarbeit gekostet, jemanden für diese „Nullserie“ zu begeistern. Zwar ist der Siebdruck recht teuer aber das Ergebnis entschädigt dafür. Zuvor habe ich die Platten mit einem Haftgrund für Aluminium vom Hammerite gestrichen und danach mit Hammerite Silbergrau-Hammerschlag mehrmals lackiert.
Sämtliche Schrauben im Außenbereich des Gerätes habe ich erneuert. Sie sind jetzt aus Edelstahl oder Aluminium. Alle Bakelitknöpfe habe ich mit einer Seifenlauge und einer alten Zahnbürste gereinigt und danach mit Renuvell regelrecht getränkt. Sie sehen aus wie neu.
Ansonsten war nur ein kompletter Abgleich des Gerätes und der Austausch einiger Röhren notwendig.
Ein Missgeschick ist mir dann doch passiert. Im Eingangsteil der Empfängers befinden sich mehrere Spulen, meist auf Keramik- oder Stiefelkörpern. Der Draht dieser Spulen ist äußerst empfindlich. Er bricht sehr schnell. Wahrscheinlich ist es eine Art Bronzedraht. Natürlich hat es mich auch erwischt, und ich durfte eine Spule neu wickeln.

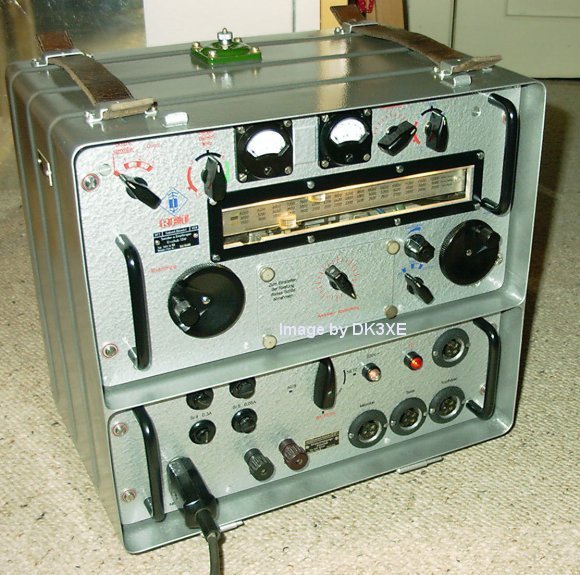

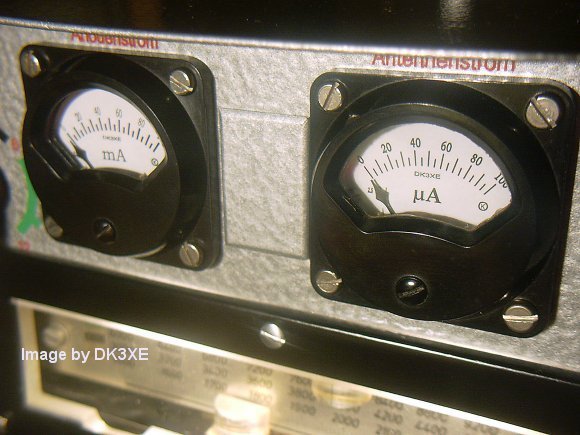

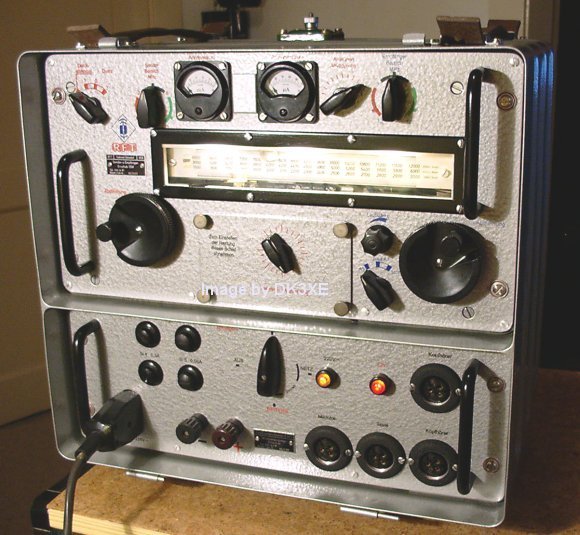

Nachfolgend einige Bilder des fertigen Gerätes.

Zu meiner Schande muss ich aber gestehen, dass ich noch kein einziges QSO mit dem SEG gefahren habe. Aber diversen Signalen habe ich schon lauschen können. Es ist schon etwas besonderes, mit so alter Technik zu arbeiten

DK3XE
07.03.2004
überarbeitet: 09.03.2006
